LEDM12V_40A_c/minuteria

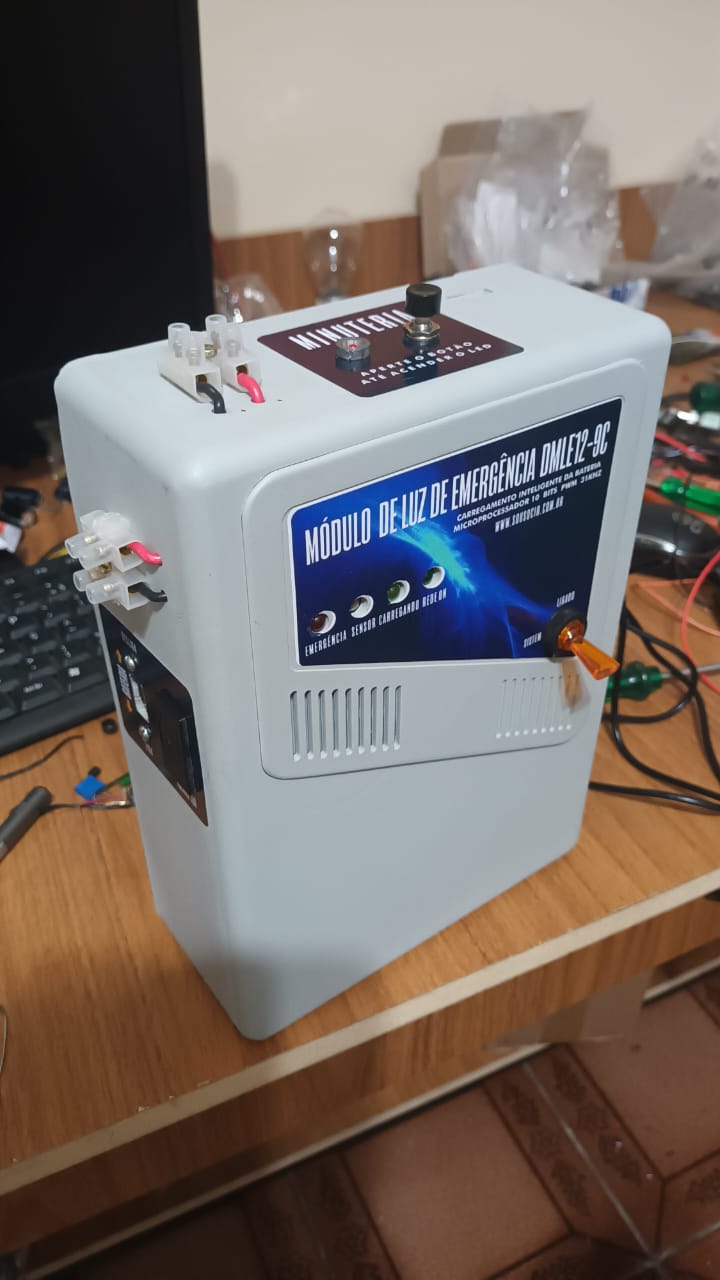

MODELO DMLE12-40A_minuteria

Iluminação de Emergência Confiável

Os novos módulos de luz de emergência foram projetados para oferecer máxima segurança em caso de queda de energia. Equipados com baterias de longa duração, sensores de luminosidade e controle automático, garantem iluminação adequada em escadas, corredores e salas, atendendo às normas da ABNT e assegurando a evacuação segura e ordenada dos irmãos.

1. Características Técnicas

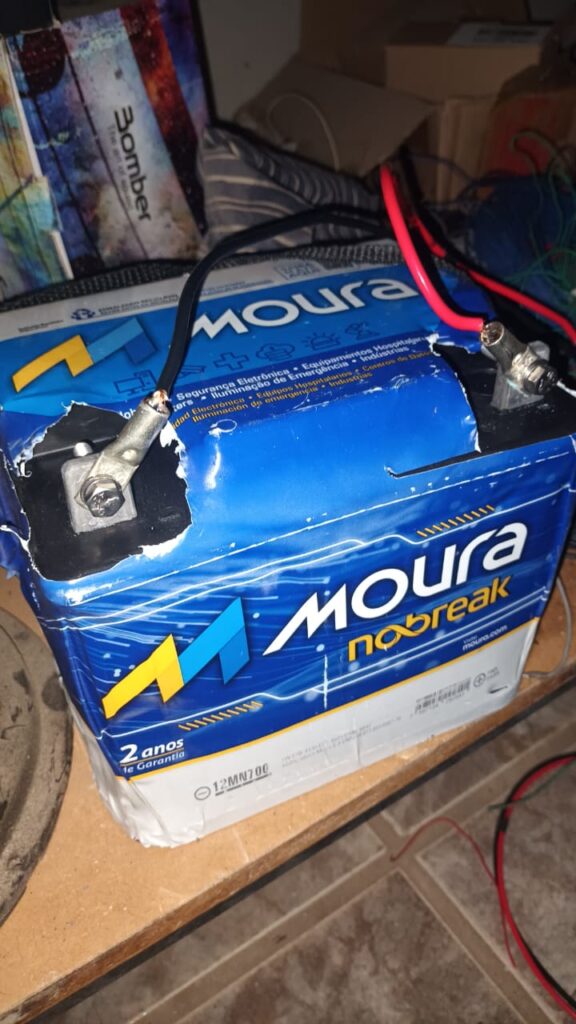

Bateria Externa Selada (No break)

• • Tensão nominal: 12 V

  • Capacidade: 40Ah

  • Autonomia: até 3 horas de iluminação contínua (dependendo do consumo total).

  • Após o término da descarga, o sistema opera em modo de proteção (a 10,5 V), proporcionando ainda alguns minutos de iluminação intermitente (pisca de 1 em 1 segundo) até descarga máxima da bateria.

    Fonte de Alimentação interna

    • Rede elétrica automática: 110 V ou 220 V (full range – tomada de 3 (três) pinos).

    • Corrente de carregamento programada abaixo de 4 (quatro) amperes para carregamento lento, controlada por software PWM e sistema para diminuição da sulfatação e estufamento da bateria.

    •

    • Gerenciamento Inteligente da Carga da Bateria

      • Controlado por microcontrolador STM com PWM e resolução de 10 bits para medições analógicas, com sofisticado software garantindo a durabilidade e segurança para a bateria chumbo/ácida.

• • Carga da bateria em 14,8 V, flutuação entre 12,8 V e 13,8 V, proteção contra descarga em 10,5 V.

• • Sistema de watchdog (cão de guarda) integrado, evitando travamentos na programação.

• • Sensor LDR para ativação somente noturna e controle manual para acionamento durante cultos noturnos.

  • Liga a luz de emergência abaixo de 100 milissegundos após a queda de energia da rede elétrica (Piscar de olhos).

  • Dois sistemas de saídas: 1)Minuteria de 2 minutos, permitindo acendimento de iluminação do átrio, escadas, e etc. Necessários a segurança do irmão ao “fechar” portas e portão da igreja com segurança. 2)Saída para iluminação de emergência do salão do culto.

      Ao faltar a energia o sistema microprocessado (STM) antes de ligar os dois sistemas de saída da luz de emergência, primeiro analisa através do sensor foto sensível se o ambiente está claro (dia) ou escuro (noite), se estiver escuro liga, através de transistores Mosfet, as duas saídas minuteria e emergência.
